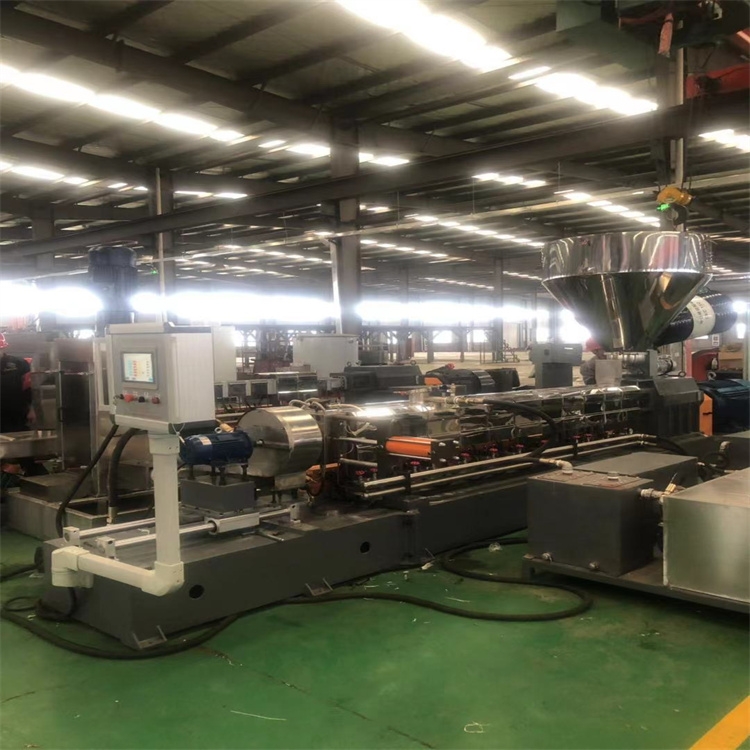

供应双螺杆双阶式挤出造粒机  双阶式PVC电缆料造粒设备的操作工艺:

1、将PVC物料投入高混机混炼后,经螺旋上料机将粉状物料投入GLS-上阶平行双螺杆挤出机 双螺杆双阶式挤出造粒机

2、GLD-上阶平行双螺杆挤出机将物料混合均匀,温度为140-160℃的状态下完成塑化混炼、充分分散均匀。后挤出的混合物料成为熔融体(温度在130-140℃),直接落入大口径GLD-下阶单螺杆挤出机

 双螺杆造粒机  http://www.bsh010.bsjdl.com/sell/index.php?itemid=19071

 汽车内饰生产片材 http://www.bsh010.bsjdl.com/sell/index.php?itemid=19074

环保电缆料造粒机 http://www.bsh010.bsjdl.com/sell/index.php?itemid=19079

塑料管材挤出机  http://www.bsh010.bsjdl.com/sell/index.php?itemid=19087

  3、 双螺杆双阶式挤出造粒机GLD-下阶单螺杆挤出机将120℃的熔体,在低转速、高压和冷却状态下完成挤出造粒。挤出时温度已降至120-140℃。这时才能完成风冷模面热切粒,而且保证在切粒过程中不粘粒。

4、风冷模面热切切下的粒子,经过二级风冷旋风分离器的冷却,粒子温度降至35-40℃,再经过风冷加长振动筛,将粒子温度降至室温以便送入成品料仓进行包装 ;

PVC料耐温等级 重要的指标。PVC电缆料除热老化外,热失重也是一项重要的温度等级评定指标。它的好坏可说明某温度等级的PVC电缆料中所用的原材料是否适用于该温度等级。若失重量过大则说明材料在使用温度下助剂易析出挥发,材料易变硬变脆而失去原有性能。如果90℃的PVC料热失重只能满足70℃PVC料的失重量要求,那么90℃料就无从谈及90℃。 200℃热稳定时间——耐热、耐高温的能力稳定时间差,材料在高温加工时容易产生焦料 双螺杆双阶式挤出造粒机,挤出时容易产生气泡,材料经过挤出后老化性能严重变差。 比重:标准无统一明确规定的指标,它与产品的质量和成本密切相关适宜的填充是为了使PVC电缆料获得标准或客户所要求的性能。过度的填充则是为了降低成本,同时会使材料机械性能等严重下降、容易撕裂、电缆容易开裂。

PVC电缆料有好多厂家生产的PVC电缆料在押出线是会出现; 双螺杆双阶式挤出造粒机表面没有亮度;表面有细小疙瘩;表面有鱼鳞是;有的押出线线的切面有气孔;出现以上问题就是生产PVC料的机器没有调好;也有是做PVC料的机器没有选好;现在做PVC电缆料机器比较好的就选用苏州恭乐双阶造粒机组;这种机器生产产量高,塑化分散好
